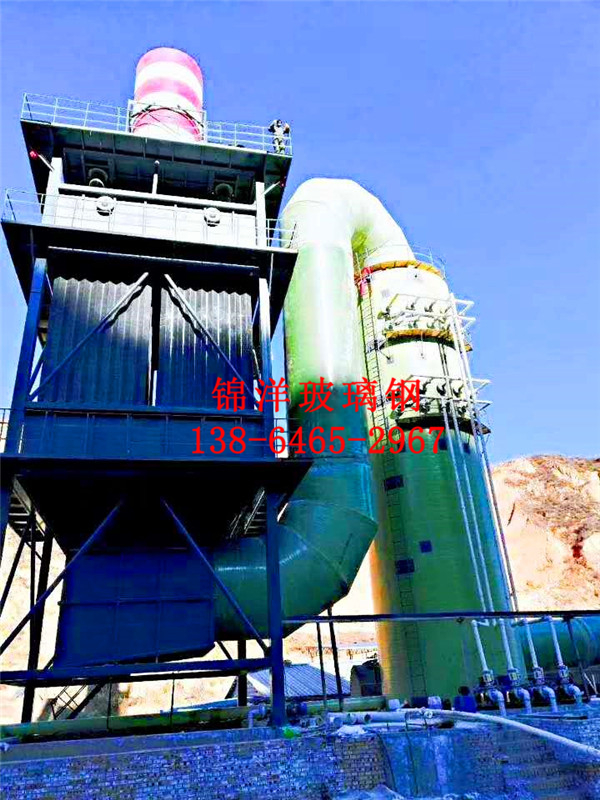

湿式电除尘器系统的组成主要有阳极管组、阴极系统、绝缘室和高压进线箱、冲洗水系统、电加热系统等。

1、阳极组件组件。

通常由正六边形阳极管组成，具有阻燃性玻璃钢，整体性好，强度高。''

2、阴极系统。

该阴极系统包括阴极电晕线和与其配套的整体阴极固定框架、连接螺栓。阴极线型为芒刺极线，材料为316L，这种导线提高了电流跟电场强度，提高了效率和耐蚀性，能很好地满足湿式除尘装置的使用要求。与此同时，阴极线下端采用整体阴极线固定措施，能更好地满足高操作气速的要求。

3、绝缘子室、高压进线箱。

湿式电除尘装置的供电区域在塔体顶部，配有独立的绝缘子箱，其上有一个带引线的绝缘盒，下部固定阴极框架。绝缘箱采用特殊密封材料制成的大口径瓷套，其上盖及筒体均采用硅酸铝纤维内保温，保证箱体的绝缘性能更好，更节能。

4、冲洗水系统。

在阳极管上部设置间断式喷淋装置，用工艺池清水冲洗阳极管和除雾器。按实际操作条件，一般情况下，24小时冲洗5分钟。清洗液和洗涤液直接进入吸收塔循环池。

五、电热系统。

因除尘器为正压运行，防止绝缘子结露和污染。绝缘箱内设有电加热器，使绝缘子有较好的绝缘性能。绝缘箱内部设置加温装置和温度自动控制装置，加热均匀，温度检测准确，能有效防止雾气进入绝缘箱内，并在一定程度上防止水汽结露，有一定的检修空间。
